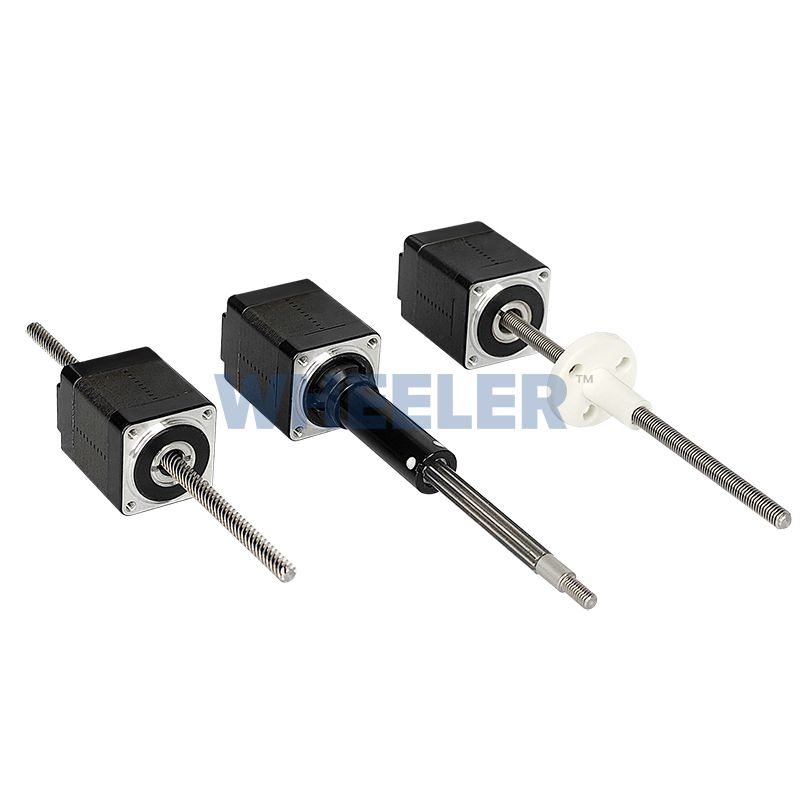

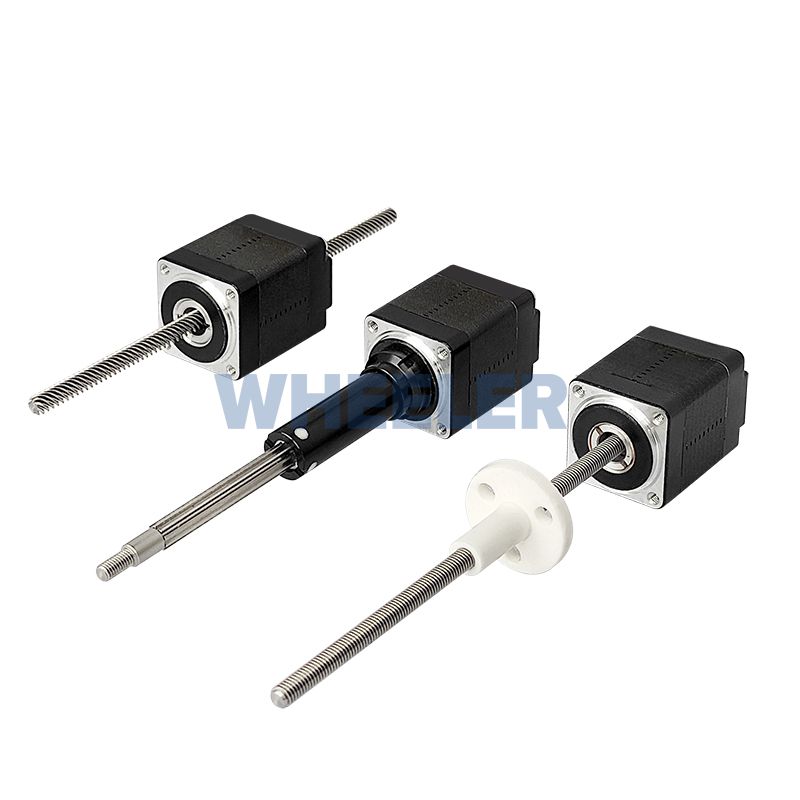

| Size8 21000系列混合式直線步進電機(1.8°步距角) | |||||||
| Part No. | 固定軸式 | 21CA4(X)-V | |||||
| 貫通軸式 | 21NA4(X)-V | ||||||
| 外部驅動式 | 21EA4(X)-V | ||||||
| 繞組類型 | 雙極性 | ||||||
| 額定電壓 | 2.5V | 5V | 7.5V | ||||
| 額定電流 | 0.49A | 0.24A | 0.16A | ||||
| 每相電阻 | 5.1Ω | 20.4Ω | 45.9Ω | ||||
| 每相電感 | 1.0mH | 3.88mH | 11.7mH | ||||
| 功耗 | 2.45W | ||||||
| 溫升 | 75°C | ||||||
| 重量 | 43g | ||||||
| 絕緣電阻 | 20MΩ | ||||||
標準電機的絕緣等級為B級，額定最高溫度為130℃。特殊需求可咨詢18015052878
步長代碼表：
| 螺桿直徑 | 步長 | 導程 | 步長編碼 | 螺桿直徑 | 步長 | 導程 | 步長編碼 |
| φ3.5 | 0.001524 | 0.3048 | U | φ3.5 | 0.0025 | 0.5 | AA |
| φ3.5 | 0.003048 | 0.6096 | N | φ3.5 | 0.005 | 1 | AB |
| φ3.5 | 0.006096 | 1.2192 | K | φ3.5 | 0.01 | 2 | AC |
| φ3.5 | 0.012192 | 2.4384 | J | φ3.5 | 0.02 | 4 | AD |
| φ3.5 | 0.04 | 8 | AE |
惠勒電機可以根據客戶的設計要求定制絲桿的直徑和導程

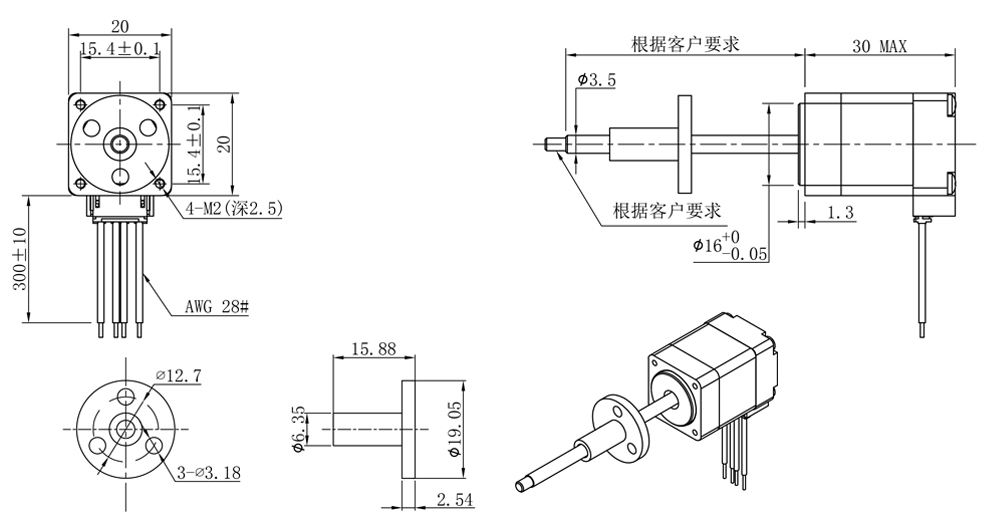

固定軸式
最大行程38.1mm

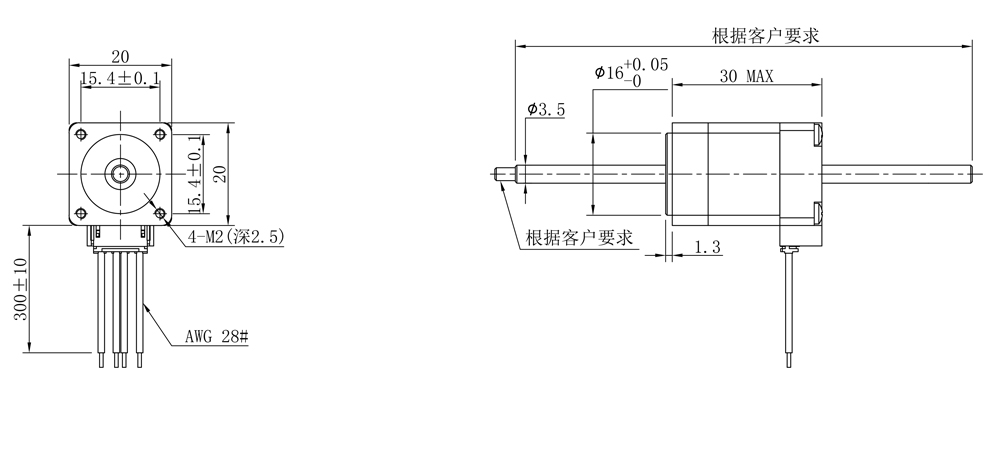

貫通軸式

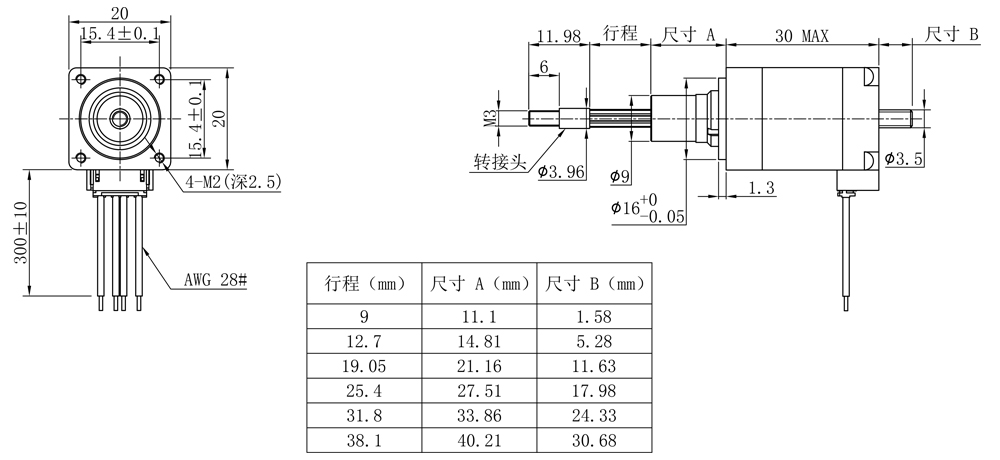

外部驅動式

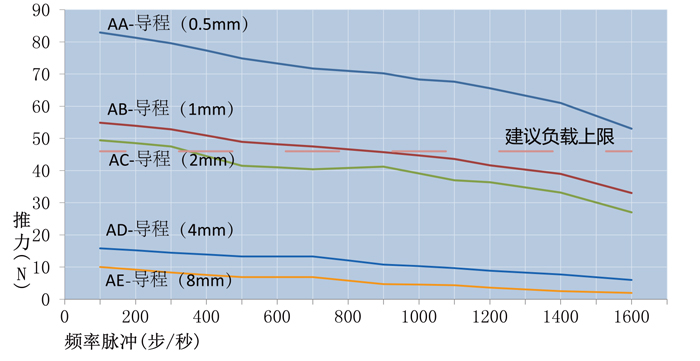

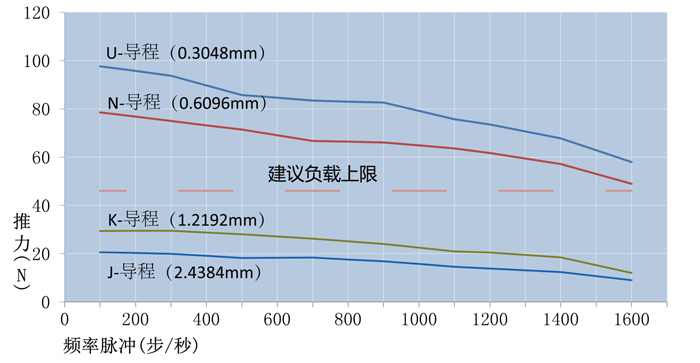

21000系列 Size8電機的速度與推力曲線圖
雙極·恒流斬波驅動·螺桿直徑φ3.5
以上斬波曲線在電機繞組電壓2.5V和電源供電電壓24V下作出的
