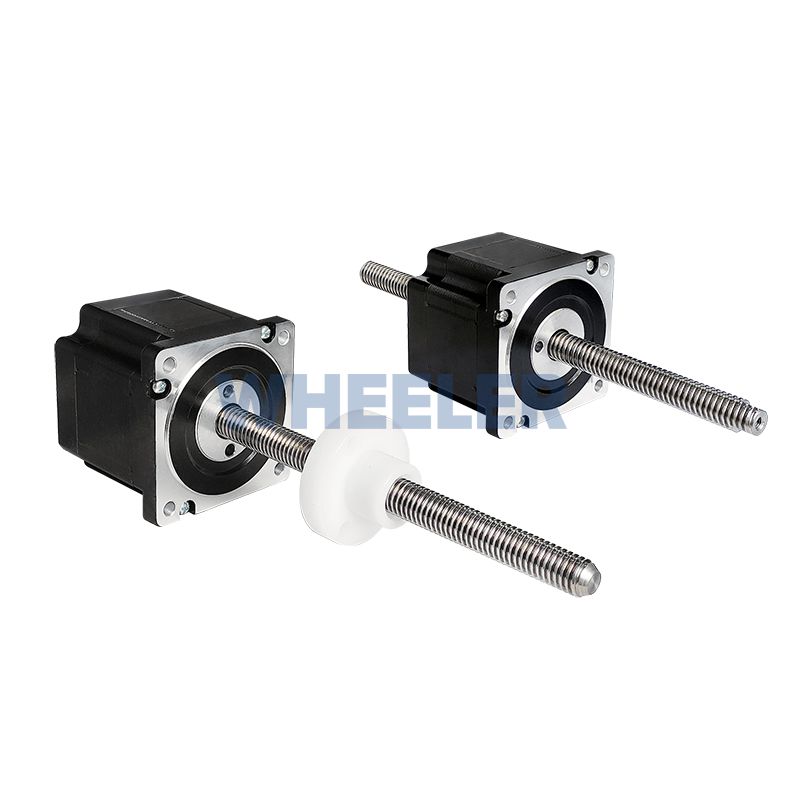

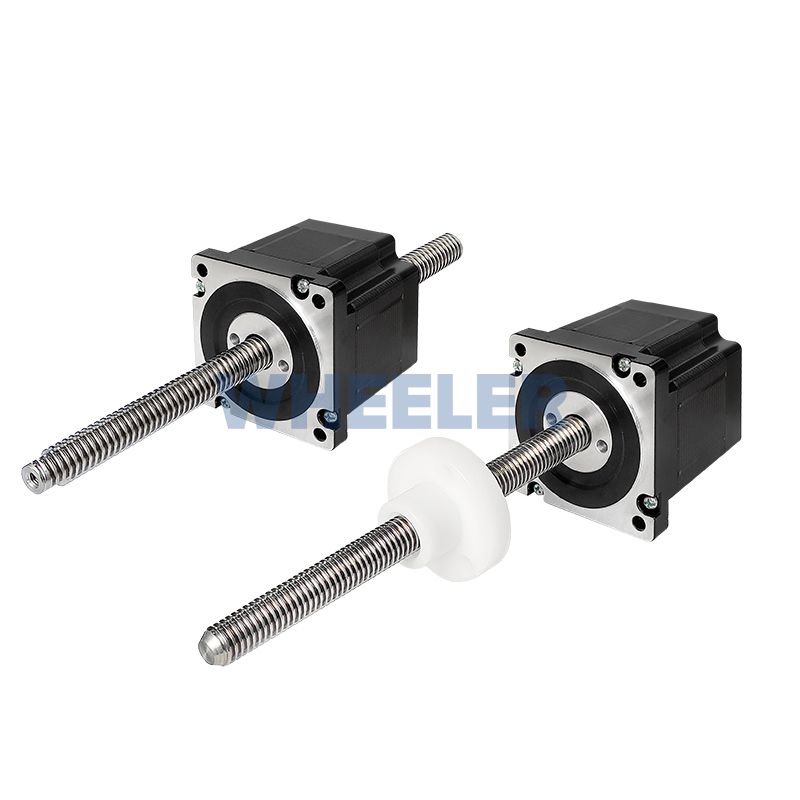

| Size 34 86000系列混合式直線步進電機(1.8°步距角) | |||||||
| Part No. | |||||||
| 貫通軸式 | 86NA4(X)-V | ||||||
| 外部驅動式 | 86EA4(X)-V | ||||||
| 繞組類型 | 雙極性 | ||||||
| 額定電壓 | 2.85V | 5V | 12V | ||||
| 額定電流 | 5.47A | 3.12A | 1.3A | ||||
| 每相電阻 | 0.52Ω | 1.6Ω | 9.23Ω | ||||
| 每相電感 | 2.86mH | 8.8mH | 51mH | ||||
| 功耗 | 31.2W | ||||||
| 溫升 | 75°C | ||||||
| 重量 | 2.3g | ||||||
| 絕緣電阻 | 20MΩ | ||||||
標準電機的絕緣等級為B級，額定最高溫度為130℃。特殊需求可咨詢18015052878
步長代碼表：
| 螺桿直徑 | 步長 | 導程 | 步長編碼 | 螺桿直徑 | 步長 | 導程 | 步長編碼 |
| φ15.88 | 0.0127 | 2.54 | 3 | φ15.88 | 0.0635 | 12.7 | Y |
| φ15.88 | 0.015875 | 3.175 | B | φ15.88 | 0.127 | 25.4 | Z |
| φ15.88 | 0.03175 | 6.35 | C |
惠勒電機可以根據客戶的設計要求定制絲桿的直徑和導程

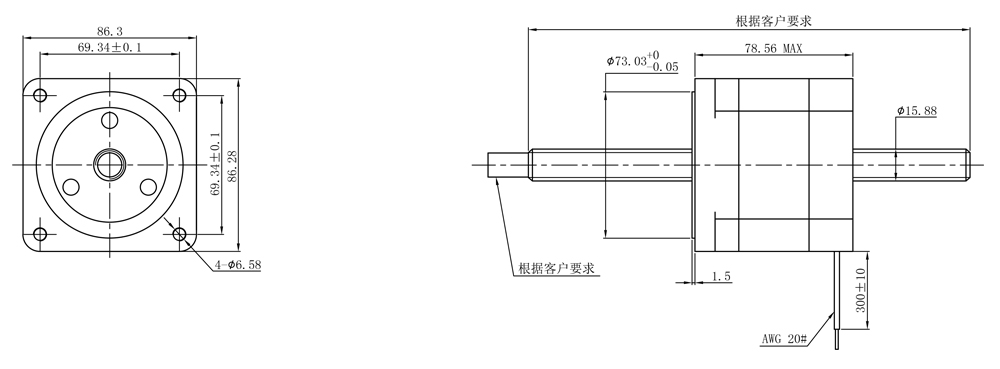

貫通軸式

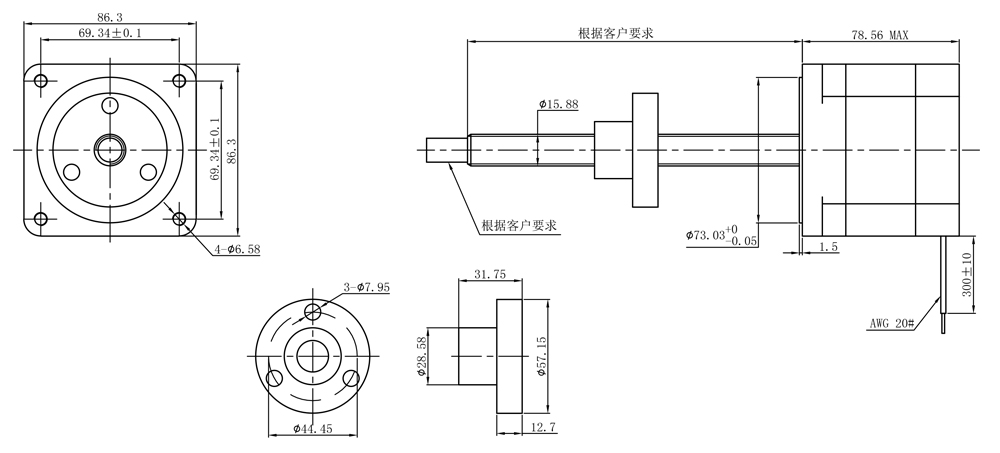

外部驅動式

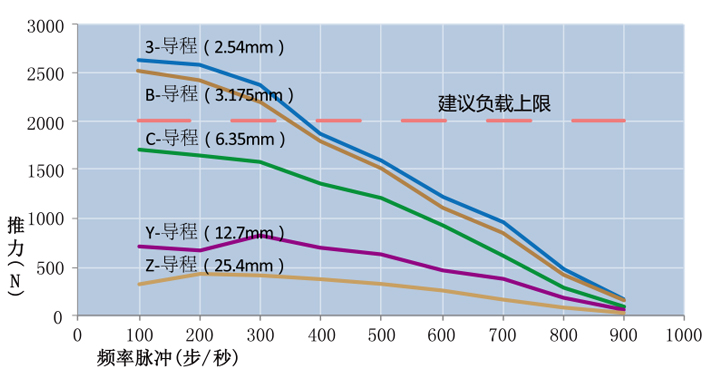

86000系列 Size34電機的速度與推力曲線圖
雙極·恒流斬波驅動·螺桿直徑φ15.88
以上斬波曲線在電機繞組電壓5V和電源供電電壓24V下作出的
