| 步距角精度 | 電阻精度 | 電感精度 | 溫度 | 環境溫度 | 絕緣等級 | 介電強度 | 轉軸徑向跳動 | 轉軸軸向跳動 |
|---|---|---|---|---|---|---|---|---|
| ±5%(整步，無負載) | ±10% | ±20% | ±80℃Max.(rated current,2 phase on) | -10℃-+50-℃ | 最小100MΩ.,500VDC | 500VAC 1分鐘 | 0.06Max.(450 g-load) | 0.08Max.(450 g-load) |
| 單出軸 | 雙出軸 | 電壓(V) | 電流(A) | 電阻(Ω) | 靜態力矩(N-m) | 引線 | 重量(Kg) | 機身長 |
|---|---|---|---|---|---|---|---|---|
| 20H28H-0204A | 20H28H-0204B | 0.2 | 24 | 0.02 | 0.02 | 4 | 0.05 | 28 |
| 20H30H-0506A | 20H30H-0506B | 5.75 | 0.5 | 11.5 | 0.02 | 6 | 0.06 | 30 |
| 20H33H-0604A | 20H33H-0604B | 3.9 | 0.6 | 6.5 | 0.02 | 4 | 0.07 | 33 |
| 20H38H-0604A | 20H38H-0604B | 6 | 0.6 | 10 | 0.04 | 4 | 0.08 | 38 |

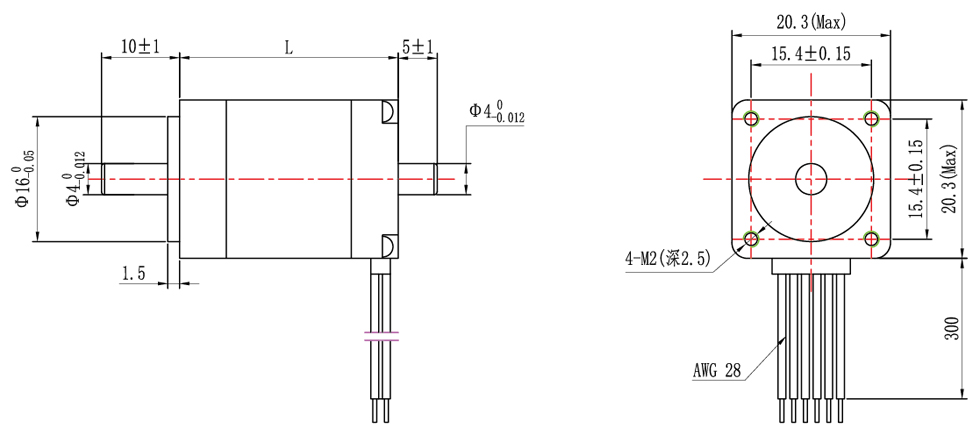

機械尺寸
繞線圖
