| Size11 28000系列混合式直線步進電機(1.8°步距角) | ||||||
| Part No. | 固定軸式 | 28CA4(X)-V | ||||
| 貫通軸式 | 28NA4(X)-V | |||||
| 外部驅(qū)動式 | 28EA4(X)-V | |||||
| 繞組類型 | 雙極性 | |||||
| 額定電壓 | 2.1V | 5V | 12V | |||
| 額定電流 | 1A | 0.42A | 0.18A | |||
| 每相電阻 | 2.1Ω | 11.9Ω | 68.6Ω | |||
| 每相電感 | 1.5mH | 6.7mH | 39mH | |||
| 功耗 | 4.2W | |||||
| 溫升 | 75°C | |||||
| 重量 | 119g | |||||
| 絕緣電阻 | 20MΩ | |||||
標準電機的絕緣等級為B級，額定最高溫度為130℃。特殊需求可咨詢18015052878
步長代碼表：
| 螺桿直徑 | 步長（mm） | 導程(mm) | 步長編碼 | 螺桿直徑 | 步長（mm） | 導程(mm) | 步長編碼 |
| φ4.76 | 0.003175 | 0.635 | 7 | φ4.76 | 0.00635 | 1.27 | 9 |
| φ4.76 | 0.0127 | 2.54 | 3 | φ4.76 | 0.0254 | 5.08 | 1 |
| φ4.76 | 0.0508 | 10.16 | 2 |
惠勒電機可以根據(jù)客戶的設計要求定制絲桿的直徑和導程

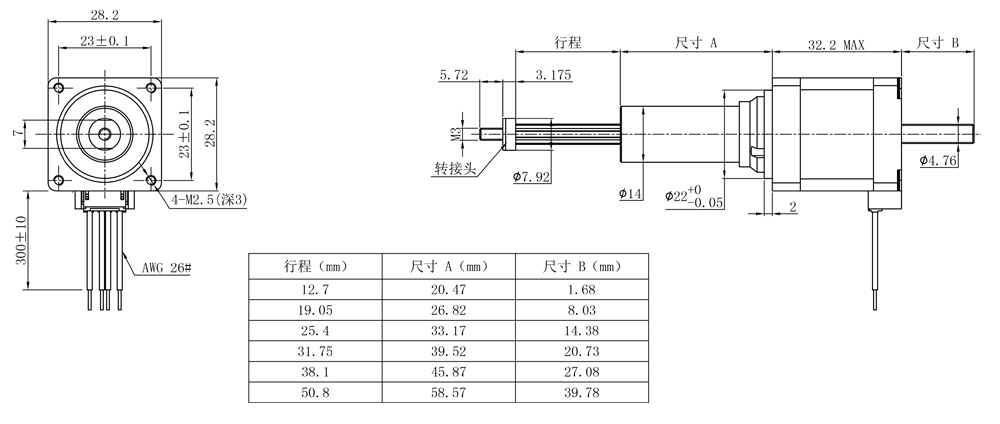

固定軸式
最大行程50.8mm

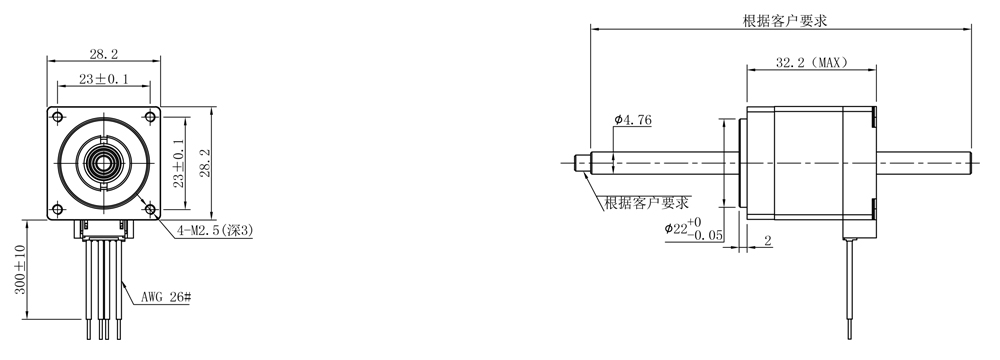

貫通軸式

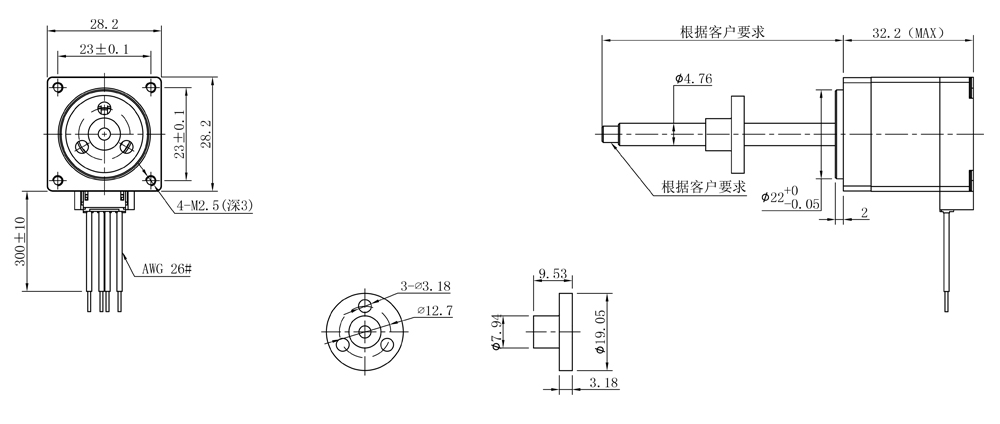

外部驅(qū)動式
21000系列 Size8電機的速度與推力曲線圖
雙極·恒流斬波驅(qū)動·螺桿直徑φ4.76
以上斬波曲線在電機繞組電壓2.33V和電源供電電壓24V下作出的
