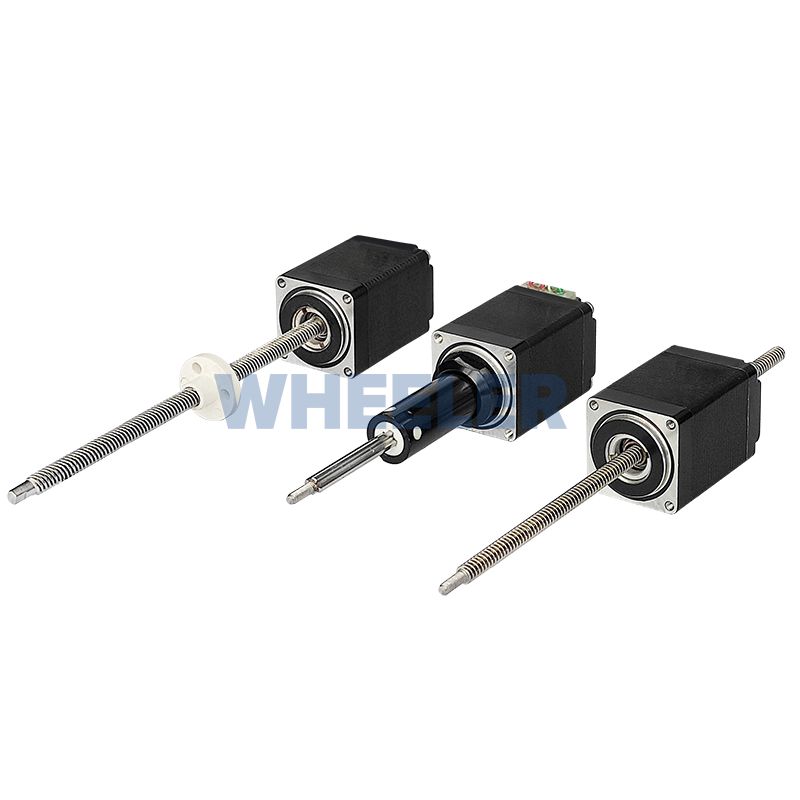

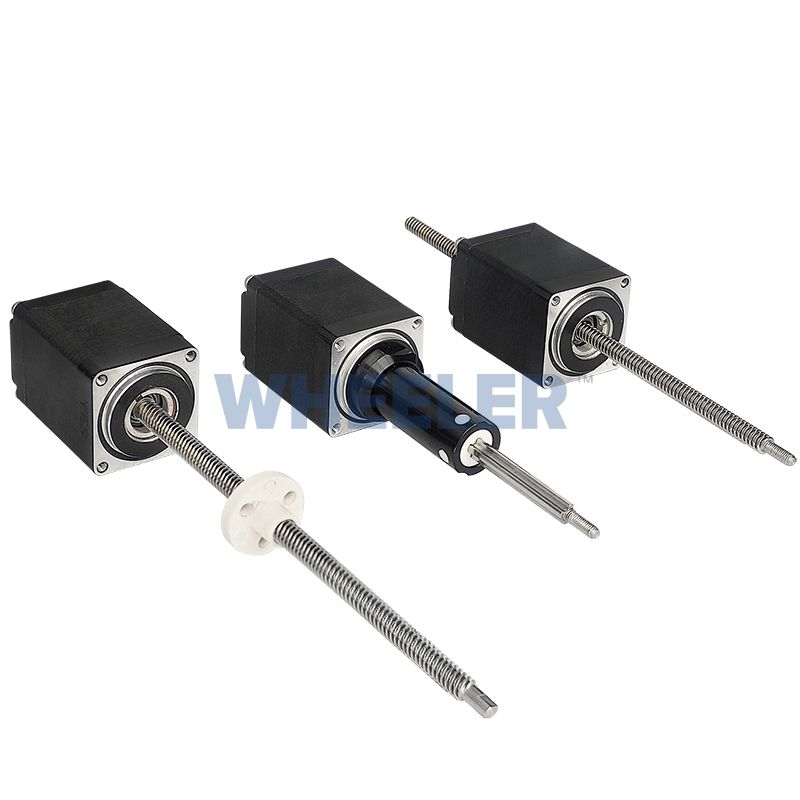

| Size11 28000系列 雙疊厚電機(1.8°步距角) | |||||||
| Part No. | 固定軸式 | 28CC4(X)-V | |||||
| 貫通軸式 | 28NC4(X)-V | ||||||
| 外部驅動式 | 28EC4(X)-V | ||||||
| 繞組類型 | 雙極性 | ||||||
| 額定電壓 | 2.1V | 5V | 12V | ||||
| 額定電流 | 1.9A | 0.75A | 0.35A | ||||
| 每相電阻 | 1.1Ω | 6.7Ω | 34.8Ω | ||||
| 每相電感 | 1.1mH | 5.8mH | 35.6mH | ||||
| 功耗 | 7.5W | ||||||
| 溫升 | 75°C | ||||||
| 重量 | 180g | ||||||
| 絕緣電阻 | 20MΩ | ||||||
標準電機的絕緣等級為B級，額定最高溫度為130℃。特殊需求可咨詢18015052878
步長代碼表：
| 螺桿直徑 | 步長（mm） | 導程 | 步長編碼 | 螺桿直徑 | 步長（mm） | 導程 | 步長編碼 |
| φ4.76 | 0.003175 | 0.635 | 7 | φ4.76 | 0.00635 | 1.27 | 9 |
| φ4.76 | 0.0127 | 2.54 | 3 | φ4.76 | 0.0254 | 5.08 | 1 |
| φ4.76 | 0.0508 | 10.16 | 2 |

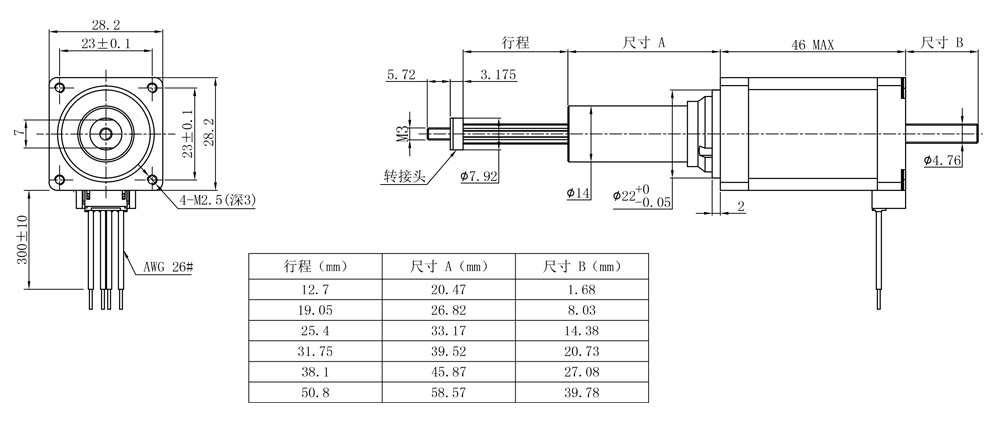

固定軸式
最大行程50.8mm

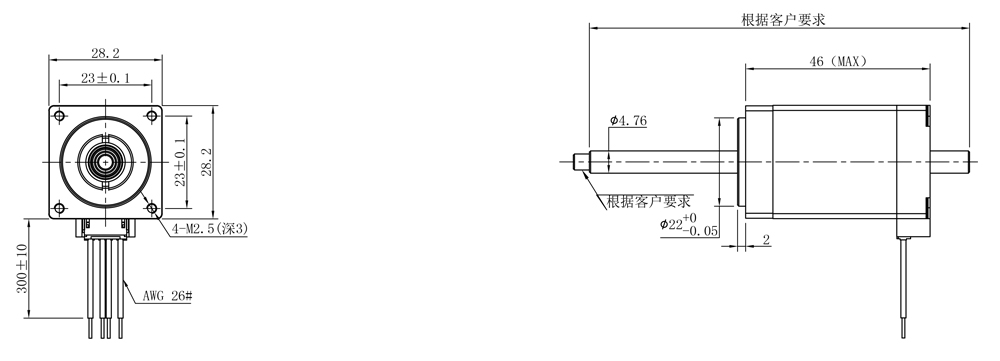

貫通軸式

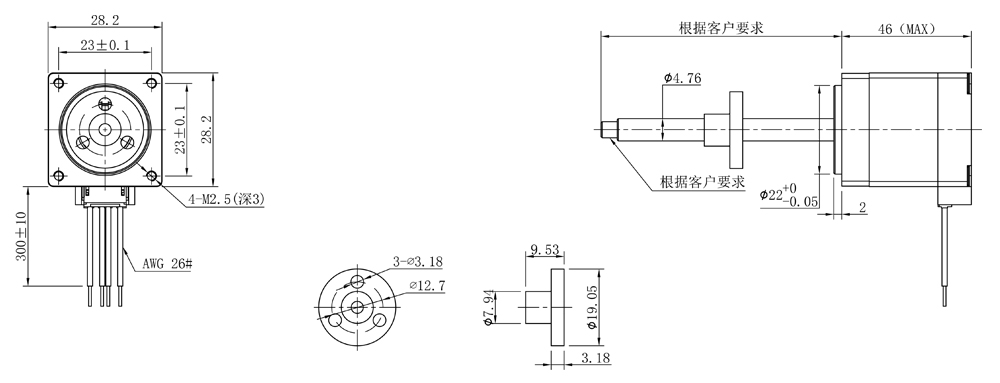

外部驅動式

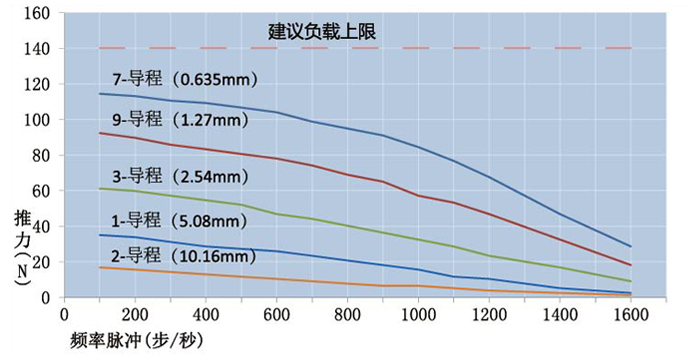

28000系列 Size 11雙疊厚電機的速度與推力曲線圖
雙極·恒流斬波驅動·螺桿直徑φ4.76
以上斬波曲線在電機繞組電壓2.1V和電源供電電壓24V下作出的
